产品介绍

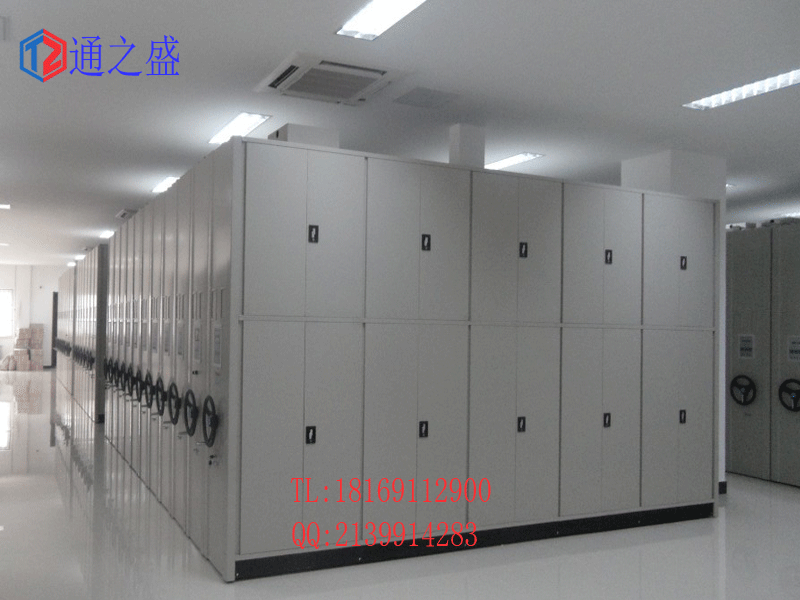

密集架体为立柱框架钢结构，主要由轨道、底盘、传动、立柱、搁板支撑板、搁板、门板、顶板、侧护板、锁具和制动装置等部件组成,每根立柱必须插入底盘后进行连接，不得在底盘上面用螺丝连接。

1、轨道由20mm×20mm实心方钢和不少于3.0mm厚钢板折弯成形的护板组焊而成，表面预处理，达到强度及防尘要求。

2、架顶设有防尘装置，底梁上安装放防倒装置，防止架体倾倒，并设有防鼠装置。

3、密封：列与列之间装有20mm特种抗老化PVC磁封条，形成两列间的全封闭。

4、制动与锁定要求：门面列和中间移动列分别装有锁具和制动装置，每组密集架闭合后可用总锁锁住，形成一个封闭的整体。各列移开后可单独制动。

5、传动系统主要由滚轮、传动轴、带座托架轴承、精密滚子链条、摇手体等部件组成。滚轮采用高强度铸铁加工成型；链条采用精密滚珠链条；传动采用中轴带双边轴方式，要求两边轴为主动轴，传动比不小于1：5.，达到每标准列摇力不大于12N，保证移动速度，又保证手摇不吃力；摇手体采用手柄，手柄可折叠，节省空间。

6、轴：采用45#钢，加工精度为3.2，经调质热处理，HB220-290。

7、链轮：采用45#钢，经锻压加工成型，回火去除应力，加工车、滚齿、插键槽、去毛齿、齿部经高频淬火HRC60-62(GB1135）。

8、轴承：采用E级，P204托架轴承。

9、链条：采用12.7带短滚珠链，摩托车链条(GB1244）。

10、台车滚轮：采用HT15-33(GB9439)，铸铁，经加工成型，未加工表面喷涂环保油漆。

11、连接管：采用无缝钢管，表面喷涂环保油漆。

12、底盘采用整体式底盘，分段焊接后整体组装，组装时用螺栓连接紧固，必须做到在外力作用下，架体无任何变形情况发生。

13、每拼立柱上双面均布可调节挂孔，经过四次模压折弯成矩形柱体，联接档整体焊接式设计，结构应稳固合理。

14、搁板、挂板、侧板、顶板采用整体板材。

15、钢板材质要求：采用宝钢/鞍钢/武钢/首钢一级优质热轧/冷轧钢板。

16、各部件钢板厚度要求：

导轨座、底座：3.0mm热轧钢板；立柱：1.5mm；挂板：1.2mm；搁板1.2mm；侧板、门板：1.2mm；顶板：1.2mm；冷轧钢板。
